乙炔吸附器的结构和工作过程如何？

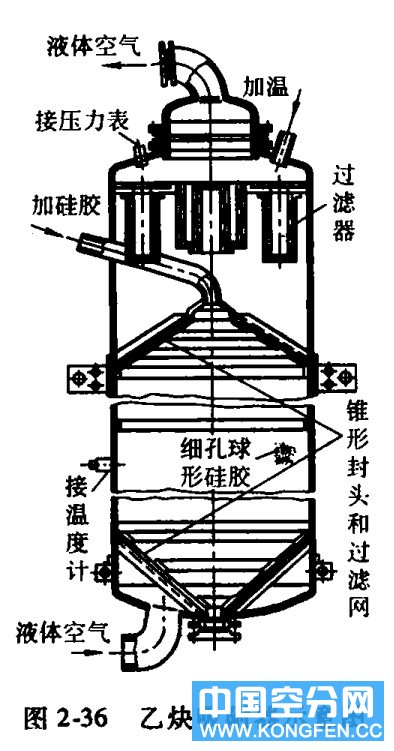

乙炔吸附器的结构如图2-36所示。它是一个圆柱形容器，硅胶吸附剂装于上下锥形封头之间，锥形封头上装有过滤网。液体空气（或液氧）从下部进人，经吸附剂层后，从上部引出。为防止硅胶粉末等杂质被带出器外而进人分离设备中，在吸附器上部设有过滤器。
乙炔吸附器一般放置在液体空气自下塔到上塔的管路上，或在液氧循环的管路上。为了保证吸附器能连续不断地工作，采用两个吸附器进行交替使用，一个工作，一个再生。
