法兰上的标识整明白没?

   2024-08-10 68
核心提示:之前介绍过国内现行的法兰标准,有国家标准、化工标准、机械标准、石化标准等,标准多到让人凌乱,而且每个标准都对法兰上的标识

之前介绍过国内现行的法兰标准,有国家标准、化工标准、机械标准、石化标准等,标准多到让人凌乱,而且每个标准都对法兰上的标识有所要求,这里我们就以化工标准(PN系列)为例,来介绍一下法兰标识。


一、标准编号

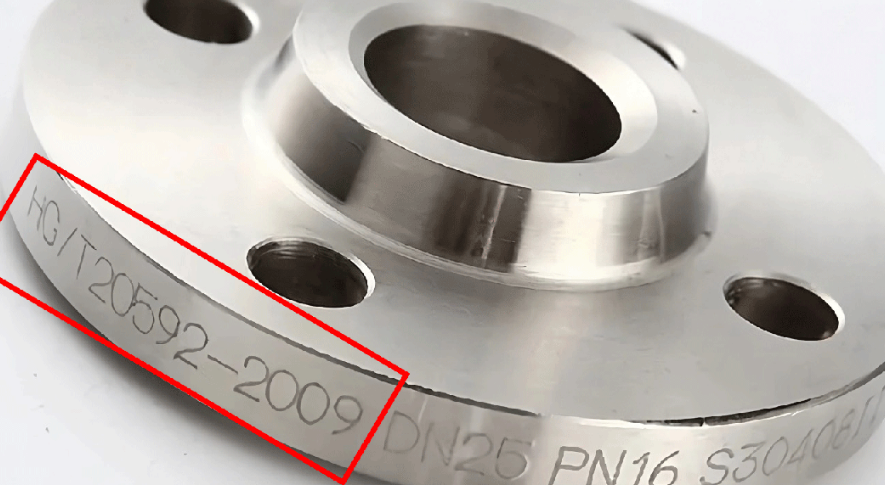

图中“HG20592-2009”为该法兰所执行的标准号,此处的HG/T 20592-2009是化工标准中的“PN系列”标准,而“Class系列”标准则是HG/T 20615-2009。


由于法兰标准较多,为了方便辨别,可以记住:HG开头的为化工标准,GB开头为国标标准,JB开头的为机械标准,SH开头的为石化标准,CB开头的为船用标准。


至于国外的标准,ANSI开头为美标,DIN开头为德标,EN开头为欧标,JIS开头为日标,其他常用的还有没有?欢迎补充。


二、公称尺寸

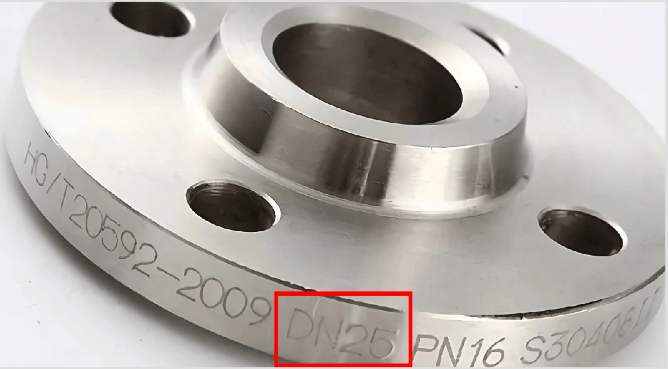

图中“DN25”代表法兰公称尺寸,后可跟所适用钢管的外径系列。

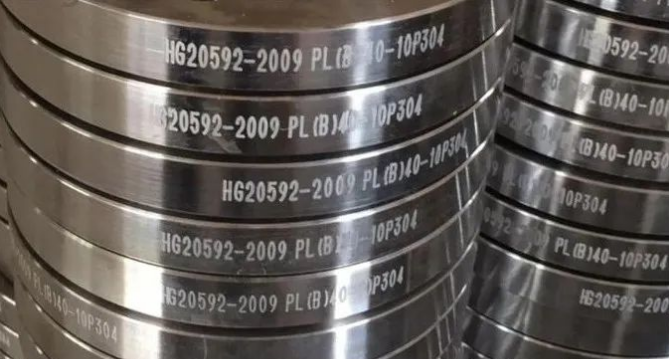

根据现行化工标准要求,整体法兰、法兰盖、衬里法兰盖、螺纹法兰,适用钢管外径系列的标记可省略。适用本标准A系列钢管的法兰,适用钢管外径系列的标记可省略;适用本标准B系列钢管的法兰,标记为“DNXXX(B)”。


补充:化工标准所适用钢管外径包括A、B两个系列,A系列为国际通用系列(俗称英制管),B系列为国内沿用系列(俗称公制管)。


三、公称压力

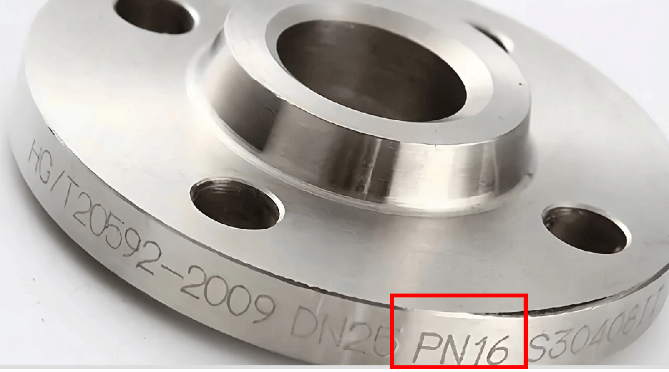

“PN16”表示法兰的公称压力等级,此外还有PN2.5、PN6、PN10、PN25、PN40等不同压力等级。


四、法兰类型代号

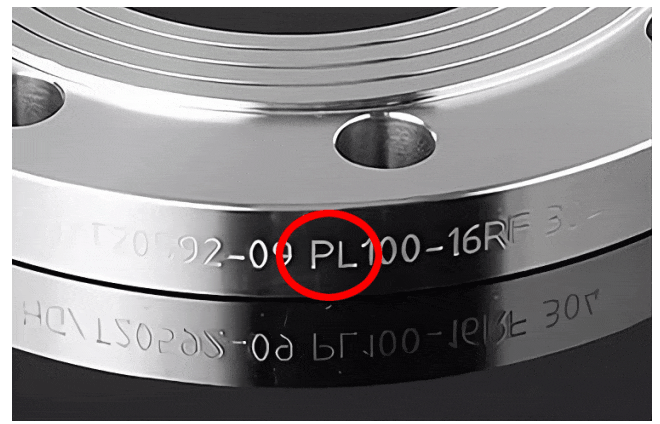

“PL”是指法兰类型代号——板式平焊法兰,除此以外,还有:SO(带颈平焊法兰)、WN(带颈对焊法兰)、IF(整体法兰)、SW(承插焊法兰)、Th(螺纹法兰)、BL(法兰盖)以及PJ/SE(对焊环松套法兰)。


备注:该图片“PL”后面的“100-16”,同样是指适用管道的公称尺寸和公称压力。


五、密封面型式代号

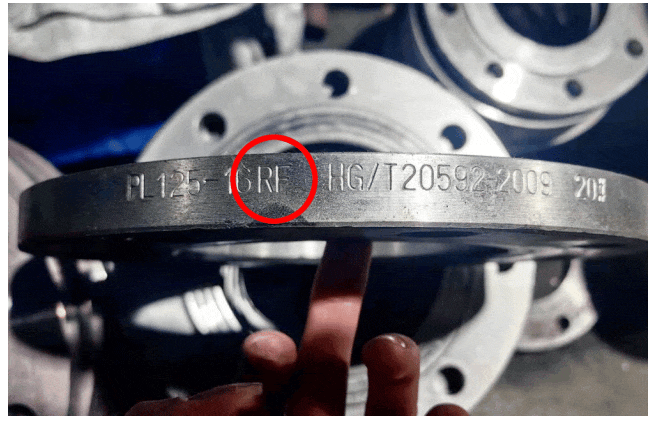

“RF”是指法兰的密封面形式,这里的“RF”是指突面法兰,除此以外,还有:FF(平面法兰)、MFM(凹凸面法兰)、TG(榫槽面法兰)、RJ(环连接面法兰)。


六、材料牌号

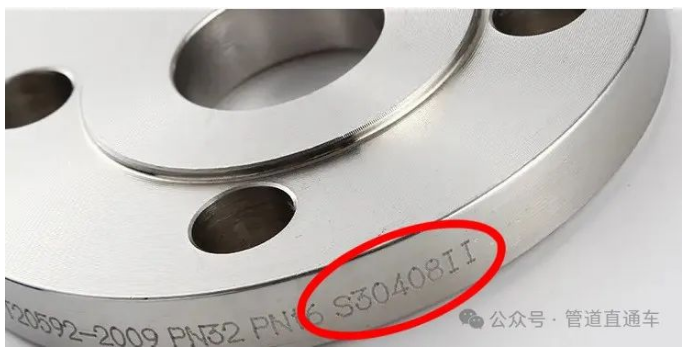

“S30408II”这里,前面“S30408”是指材料牌号,“II”是指锻造等级,国内的锻件按照国标分四个等级,图中这个是二级锻件。


关于材料牌号,感觉比较复杂,我也不是很懂,就知道有不锈钢(如304、316等)、碳素钢(如Q235A、Q235B等)、合金钢等不同分类。


此外,304还可以用06Cr19Ni10来表示,304L可以用022Cr19Ni10来表示,其中“06”和“022”表示碳含量为0.06%和0.022%,“Cr19”表示铬含量约为19%,Ni10表示镍含量约为10%。其他材料牌号也都有类似的对应表示形式。


七、法兰连接的钢管厚度


至于法兰上对于钢管厚度的标识,并不是所有法兰都需要标注,根据化工标准要求,只有带颈对焊法兰和对焊环(松套法兰)应标注钢管厚度。



以上都是以现行的法兰化工标准中的PN系列标准为例来介绍的,Class系列的会略有不同,至于为什么不用国标,一方面是因为化工标准同样是法兰体系里面比较全面、应用较广的标准,另一方面是因为国标的没有合适图片来表现。


这篇介绍未必全面,不足之处欢迎补充指正,对于想进一步深究法兰标识方面的朋友,可以直接去参照对应的执行标准,里面都有详细的介绍。
